軸向型補償器

適用于各種不同類型工業管道中液體和氣體的輸送。優勢

產品分類：軸向型補償器
產品名稱：軸向內壓式波紋管膨脹節
公稱通徑：DN15～DN5000 mm
工作壓力：0.25～4.0 Mpa
設計溫度：－20℃～1000℃

銷售熱線

18614967671

免費獲取報價在線咨詢

產品介紹

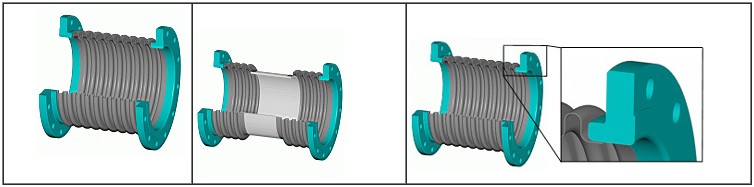

軸向型內壓式補償器（膨脹節），由一個波紋管及結構組成，它通過波紋管的柔性變形來吸收管線軸向位移和少量的橫向、角向位移，兩端接管或直接與管道接管焊接、或焊接法蘭再與管道法蘭連接。補償器上的小拉桿作為運輸過程中的剛性支撐或作為產品與變形調整用，不能作為平衡壓力推力的受力拉桿。該類結構簡單，造價低，因而凡是在管線可用的地方應先予以考慮。

我公司生產的軸向金屬波紋管膨脹節采用美國EJMA標準優化設計。產品在滿足國內市場需求的同時，并出口到國外二十二個國家。被廣泛應用到航天、航海、石化、冶煉、電廠、信息產業、工業裝備制造和工程管道管系的連接上，有效的保證了壓力管道在輸送各種有害有毒易燃易爆介質時的高安全性能，避免泄露污染造成海洋、天空、工廠等環境污染。其產品特點是耐高溫、耐高壓、耐腐蝕、耐疲勞、耐磨損.

軸向內壓式波紋管膨脹節的平板法蘭連接：為了螺栓連接到管道系統中，任何一種類型的法蘭都可以應用在金屬波紋管膨脹節上。鍛鋼和平板法蘭可以匹配2.5Mpa到5.0Mpa的壓力和溫度等級，通徑標準可從15mm到5000mm。特殊法蘭，如活套法蘭或者角向法蘭尺寸可從300mm到1800mm。任何尺寸的法蘭均可定制。

軸向內壓式波紋管膨脹節端管連接：任何一種管都可以連接在波紋管上并且焊在管道系統中。管徑可從15mm到10000mm。材質可選用碳鋼，可同樣采用不銹鋼和其它合金鋼管。

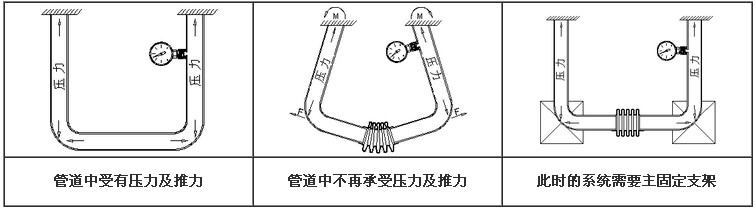

壓力及推力是由于壓力施加在波紋管上所產生的力。這個力是系統壓力乘以波紋管有效區域得出的。如果沒有膨脹節，管道系統是會受到壓力影響的，系統由于管道與張力是反方向的原因是不會移動的。當一個不受約束的膨脹節應用到管道系統中之后，管道中的力就會被膨脹節所吸收而不會對管道系統本身造成影響。這個壓力及推力必須包含主固定支架或者受控制的膨脹節以承受壓力推力的負荷。這個主固定支架必須能夠承受壓力推力和少量由于波紋管偏移所引起的力。

產品用途

通用波紋補償器應用范圍：
可廣泛適用于化工、石油、熱電、冶金、城市集中供熱采暖等管網中，地溝和高架設的管道。
通用波紋補償器適用環境：
環境介質腐蝕程度較高的條件采用表面熱噴涂。
環境介質腐蝕程度中等，適用溫度高于120℃的條件采用表面鍍鉻。
環境介質腐蝕程度低，適用溫度低于120℃的條件采用表面鍍鋅。

技術參數

公稱直徑 DN	芯管內徑 D1	芯管外徑 D2	法蘭外徑 D3	填料長度 B	補償量 △L max	安裝長度 Lmax	摩擦力 Pc(N) 1.6MPa時	重量（kg）
50	47	55	160	56	200	710	1932	15.6
65	63	71	180	56	200	710	2485	19.4
（70）	65	74	190	56	200	710	2588	21.6
80	78	87	195	56	200	710	3002	24.0
100	94	106	215	56	250	830	6271	38.2
125	117	131	245	56	250	830	7750	48.0
150	143	157	280	56	250	830	9288	60.0
200	201	217	345	70	300	945	14977	102.0
250	253	270	400	70	350	1045	21297	139.2
300	303	322	460	91	350	1065	25399	162.0
350	353	373	510	91	400	1245	29421	222.0
400	404	426	565	91	400	1245	33286	247.0
450	455	478	615	91	400	1245	33852	271.8
500	505	528	670	91	450	1375	36234	370.8
600	603	630	790	91	450	1375	43205	481.2
700	693	720	880	91	450	1375	61771	517.2
800	792	820	995	112	500	1565	70398	828.0
900	890	920	1095	112	500	1565	79025	951.6
1000	990	1020	1195	112	500	1565	87653	1052.4
注：當工作壓力不是1.6MPa時，其摩擦力P1= Pc／1.6×PN
